51HN12DA4EDA

Bestellnr.: 51HN12DA4EDA

Bezeichnung Hallenleuchte
Produktname Highbay 11 midi
Lampe LED
Bemessungslichtstrom 10000lm
Lichtausbeute 210lm/W
Farbtemperatur 4000K
Farbwiedergabe CRI > 80
Bemessungsleistung 47,7W
Lebensdauer 100000h (L90/B50) bei UT = ta max, 100000h (L95/B50) bei UT = 25°C
Schutzart IP66
Schlagfestigkeit IK08
Gewicht 3,7kg

Hallenleuchte Highbay 11 midi; direkt symmetrisch breit strahlend, Lichtlenkung mit Linse aus PMMA; UGR ≤ 19 (X = 4H | Y = 8H | S = 0,25H | Reflexionsgrade 70/50/20); Lichtstrom: 10.000lm; Lichtfarbe: 840, Farbtemperatur: 4000K, MacAdam ≤ 2 SDCM (initial), Farbwiedergabe: CRI > 80; Lichtausbeute: 209,6lm/W; Bemessungslebensdauer: 100.000h (L95/B50) bei UT= 25°C; Ansteuerung: DALI 2; Leuchtenanschluss: Klemme, 5polig, max. 2,5mm² (Leitungseinführung für eine Leitung, Ø 8, 5..16mm); Netzanschluss: 230..240V, AC/DC 0/50..60Hz; Anschlussleistung: 47,7W; Schutzart (gesamt): IP66; Schutzklasse (gesamt): SK I (Schutzerdung); Schutzzeichen: D; Schlagfestigkeit: IK08; Prüfzeichen: CE, ENEC, VDE, UKCA; Leuchte für Zentralbatterieanlagen gemäß DIN EN 60598-2-22, interne Verdrahtung halogenfrei; Leuchte entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebensmittelindustrie; LABS-Konformität geprüft gemäß VDMA 24364:2018-05; Gehäuserahmen aus Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016); Abdeckung aus PMMA; Abmessung (LxBxH): 474 x 442 x 72mm; zul. Betriebsumgebungstemperatur: -40..+70°C (bei Deckenanbau Reduzierung der zulässigen maximalen Umgebungstemperatur um 5°C); Verpackungseinheit: 1 Stück; (Lieferung ohne Zubehör; Montagezubehör bitte zusätzlich bestellen)

mehr anzeigenweniger anzeigen

Downloads

Technische Produktinformationen

Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Hallenleuchte
Produktname Highbay 11 midi
Bestell-Nr. 51HN12DA4EDA

Komponente 1

Lichttechnik
Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung
Abstrahlwinkel breit strahlend
Symmetrie symmetrisch
Lichtaustritt direkt strahlend
UGR Blickrichtung längs zur Leuchte ≤ 19
UGR Blickrichtung quer zur Leuchte ≤ 19

Bestückung
Leuchtmittel mit LED
Bemessungslichtstrom 10000lm
Lichtausbeute 210lm/W
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 80
Lichtfarbe 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 2 SDCM (initial)
Bemessungsleistung 47,7W
Zusatz interne Verdrahtung halogenfrei

Betriebsgerät
Ansteuerung DALI 2

Komponente 2

Betriebsgerät
Schaltungsart für Zentralbatterieanlagen gemäß DIN EN 60598-2-22

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK I (Schutzerdung)
Schlagfestigkeit IK08
Schutzzeichen D
Temperaturbereich (Betrieb) -40..+70°C
Zusatz entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebensmittelindustrie, LABS-Konformität geprüft gemäß VDMA 24364:2018-05
Norm EN 60598-2-22
Prüfzeichen, Kennzeichnung CE, ENEC, VDE, UKCA

Material, Farbe

Gehäuserahmen Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016)
Farbangabe verkehrsweiß matt (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

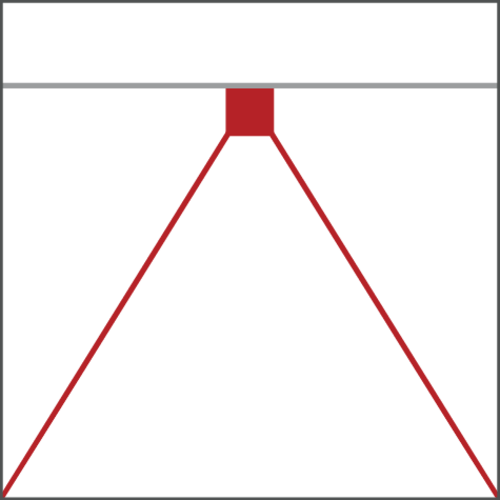

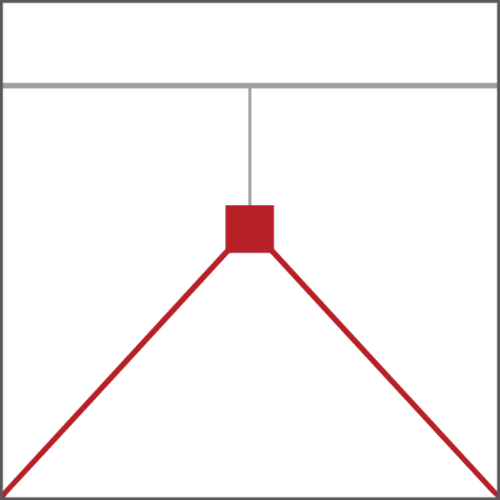

Montageart, Montageort abgehängte Montage, Anbau, am Seil, an der Decke, an der Wand, an der Kette
Anordnung Einzelanordnung

Elektrischer Anschluss

Anschluss Klemme, 5polig, max. 2,5mm²
Nennspannung 230..240V, 0/50..60Hz, AC/DC

Abmessung, Gewicht

Länge 474mm
Breite 442mm
Höhe 72mm
Gewicht 3,7kg

Lebensdauer

Bemessungslebensdauer 100000h (L95/B50) bei UT = 25°C, 100000h (L90/B50) bei UT = ta max

Kenndaten

Produkttyp
Hallenleuchte

Produktname
Highbay 11 midi

Bestell-Nr.
51HN12DA4EDA

Komponente 1

Lichttechnik

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung

Abstrahlwinkel
breit strahlend

Symmetrie
symmetrisch

Lichtaustritt
direkt strahlend

UGR Blickrichtung längs zur Leuchte
≤ 19

UGR Blickrichtung quer zur Leuchte
≤ 19

Bestückung

Leuchtmittel
mit LED

Bemessungslichtstrom
10000lm

Lichtausbeute
210lm/W

Farbtemperatur
4000K

Farbwiedergabeindex
CRI > 80

Lichtfarbe
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 2 SDCM (initial)

Bemessungsleistung
47,7W

Zusatz
interne Verdrahtung halogenfrei

Betriebsgerät

Ansteuerung
DALI 2

Komponente 2

Betriebsgerät

Schaltungsart
für Zentralbatterieanlagen gemäß DIN EN 60598-2-22

Zertifikate, Standards

Schutzart
IP66

Schutzklasse
SK I (Schutzerdung)

Schlagfestigkeit
IK08

Schutzzeichen
D

Temperaturbereich (Betrieb)
-40..+70°C

Zusatz
entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebensmittelindustrie, LABS-Konformität geprüft gemäß VDMA 24364:2018-05

Norm
EN 60598-2-22

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE, UKCA

Material, Farbe

Gehäuserahmen
Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016)

Farbangabe
verkehrsweiß matt (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montage

Montageart, Montageort
abgehängte Montage, Anbau, am Seil, an der Decke, an der Wand, an der Kette

Anordnung
Einzelanordnung

Elektrischer Anschluss

Anschluss
Klemme, 5polig, max. 2,5mm²

Nennspannung
230..240V, 0/50..60Hz, AC/DC

Abmessung, Gewicht

Länge
474mm

Breite
442mm

Höhe
72mm

Gewicht
3,7kg

Lebensdauer

Bemessungslebensdauer
100000h (L95/B50) bei UT = 25°C, 100000h (L90/B50) bei UT = ta max

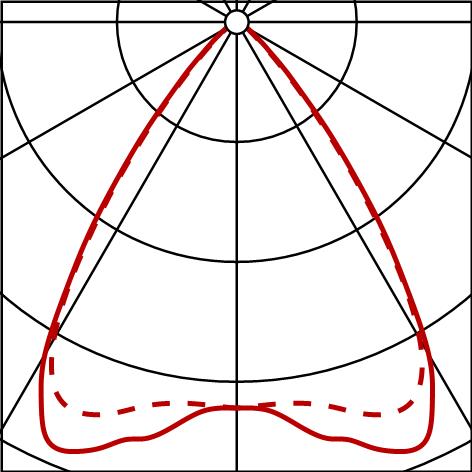

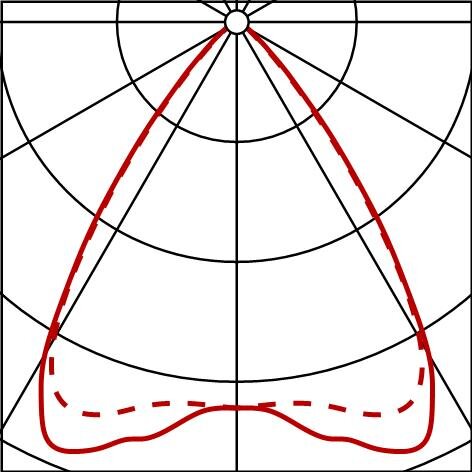

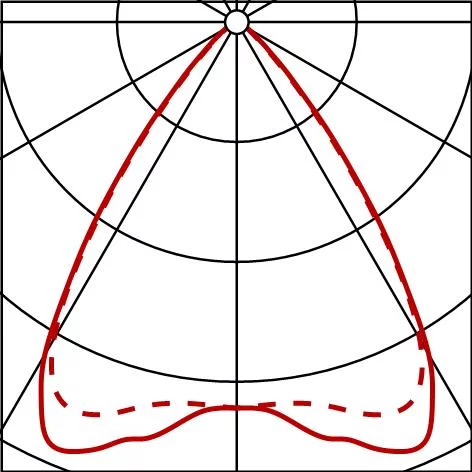

Lichttechnischer Prüfbefund / Planungsdaten

HB11md
br,10000lm840,DA2
Bestückung: 1x LED, Werkseinstellung AC-Modus: AC-Betrieb
Bestellnr.: 51HN12DA4EDA

Lichttechn. Prüfbefund (PDF)
