52HN11DB4RDA

Bestellnr.: 52HN11DB4RDA

Bezeichnung Hallenleuchte
Produktname Highbay 21 maxi
Lampe LED
Bemessungslichtstrom 45000lm
Lichtausbeute 188lm/W
Farbtemperatur 4000K
Farbwiedergabe CRI > 80
Bemessungsleistung 239,3W
Lebensdauer 75000h (L80/B50) bei UT = ta max
Schutzart IP66
Schlagfestigkeit IK08
Gewicht 7,1kg

Hallenleuchte Highbay 21 maxi; direkt symmetrisch eng strahlend, Lichtlenkung mit Linse aus PMMA; UGR ≤ 22 (X = 4H | Y = 8H | S = 0,25H | Reflexionsgrade 70/50/20); Lichtstrom: 45.000lm; Lichtfarbe: 840, Farbtemperatur: 4000K, MacAdam ≤ 3 SDCM (initial), Farbwiedergabe: CRI > 80; Lichtausbeute: 188lm/W; Bemessungslebensdauer: 75.000h (L80/B50) bei UT= ta max; Ansteuerung: DALI 2; Leuchtenanschluss: Klemme, 5polig, max. 2,5mm² (Leitungseinführung für eine Leitung, Ø 8, 5..16mm); Netzanschluss: 230..240V, AC/DC 0/50..60Hz; Anschlussleistung: 239,3W; Schutzart (gesamt): IP66; Schutzklasse (gesamt): SK I (Schutzerdung); Schutzzeichen: D; Schlagfestigkeit: IK08; Prüfzeichen: CE, ENEC, VDE, UKCA; Leuchte für Zentralbatterieanlagen gemäß DIN EN 60598-2-22, interne Verdrahtung halogenfrei; Leuchte LABS-Konformität geprüft gemäß VDMA 24364:2018-05; entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebensmittelindustrie; Gehäuserahmen aus Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016); Abdeckung aus PMMA; Abmessung (LxBxH): 946 x 442 x 72mm; zul. Betriebsumgebungstemperatur: -40..+55°C (bei Deckenanbau Reduzierung der zulässigen maximalen Umgebungstemperatur um 5°C); Verpackungseinheit: 1 Stück; (Lieferung ohne Zubehör; Montagezubehör bitte zusätzlich bestellen)

mehr anzeigenweniger anzeigen

Downloads

Technische Produktinformationen

Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Hallenleuchte
Produktname Highbay 21 maxi
Bestell-Nr. 52HN11DB4RDA

Komponente 1

Lichttechnik
Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung
Abstrahlwinkel eng strahlend
Symmetrie symmetrisch
Lichtaustritt direkt strahlend
UGR Blickrichtung längs zur Leuchte ≤ 22
UGR Blickrichtung quer zur Leuchte ≤ 22

Bestückung
Leuchtmittel mit LED
Bemessungslichtstrom 45000lm
Lichtausbeute 188lm/W
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 80
Lichtfarbe 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungsleistung 239,3W
Zusatz interne Verdrahtung halogenfrei

Betriebsgerät
Ansteuerung DALI 2

Komponente 2

Betriebsgerät
Schaltungsart für Zentralbatterieanlagen gemäß DIN EN 60598-2-22

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK I (Schutzerdung)
Schlagfestigkeit IK08
Schutzzeichen D
Temperaturbereich (Betrieb) -40..+55°C
Zusatz entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebensmittelindustrie, LABS-Konformität geprüft gemäß VDMA 24364:2018-05
Norm EN 60598-2-22
Prüfzeichen, Kennzeichnung CE, ENEC, VDE, UKCA

Material, Farbe

Gehäuserahmen Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016)
Farbangabe verkehrsweiß matt (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

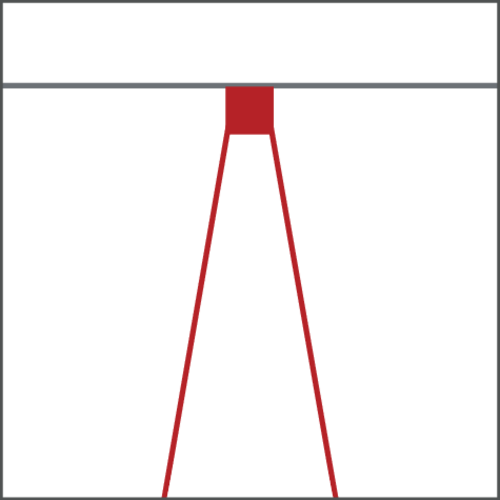

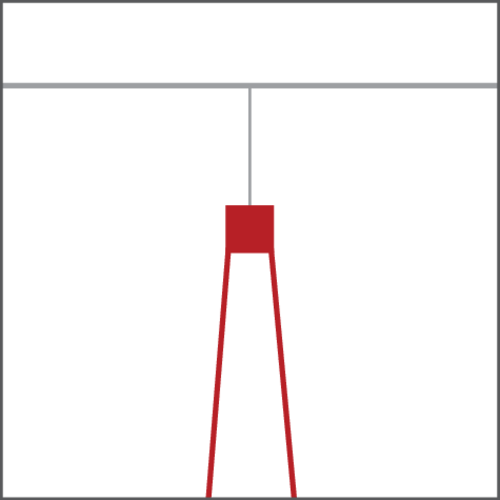

Montageart, Montageort abgehängte Montage, Anbau, am Seil, an der Decke, an der Wand, an der Kette
Anordnung Einzelanordnung

Elektrischer Anschluss

Anschluss Klemme, 5polig, max. 2,5mm²
Nennspannung 230..240V, 0/50..60Hz, AC/DC

Abmessung, Gewicht

Länge 946mm
Breite 442mm
Höhe 72mm
Gewicht 7,1kg

Lebensdauer

Bemessungslebensdauer 75000h (L80/B50) bei UT = ta max

Kenndaten

Produkttyp
Hallenleuchte

Produktname
Highbay 21 maxi

Bestell-Nr.
52HN11DB4RDA

Komponente 1

Lichttechnik

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung

Abstrahlwinkel
eng strahlend

Symmetrie
symmetrisch

Lichtaustritt
direkt strahlend

UGR Blickrichtung längs zur Leuchte
≤ 22

UGR Blickrichtung quer zur Leuchte
≤ 22

Bestückung

Leuchtmittel
mit LED

Bemessungslichtstrom
45000lm

Lichtausbeute
188lm/W

Farbtemperatur
4000K

Farbwiedergabeindex
CRI > 80

Lichtfarbe
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungsleistung
239,3W

Zusatz
interne Verdrahtung halogenfrei

Betriebsgerät

Ansteuerung
DALI 2

Komponente 2

Betriebsgerät

Schaltungsart
für Zentralbatterieanlagen gemäß DIN EN 60598-2-22

Zertifikate, Standards

Schutzart
IP66

Schutzklasse
SK I (Schutzerdung)

Schlagfestigkeit
IK08

Schutzzeichen
D

Temperaturbereich (Betrieb)
-40..+55°C

Zusatz
entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebensmittelindustrie, LABS-Konformität geprüft gemäß VDMA 24364:2018-05

Norm
EN 60598-2-22

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE, UKCA

Material, Farbe

Gehäuserahmen
Hochleistungskunststoff PA6, verkehrsweiß matt (RAL 9016)

Farbangabe
verkehrsweiß matt (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montage

Montageart, Montageort
abgehängte Montage, Anbau, am Seil, an der Decke, an der Wand, an der Kette

Anordnung
Einzelanordnung

Elektrischer Anschluss

Anschluss
Klemme, 5polig, max. 2,5mm²

Nennspannung
230..240V, 0/50..60Hz, AC/DC

Abmessung, Gewicht

Länge
946mm

Breite
442mm

Höhe
72mm

Gewicht
7,1kg

Lebensdauer

Bemessungslebensdauer
75000h (L80/B50) bei UT = ta max

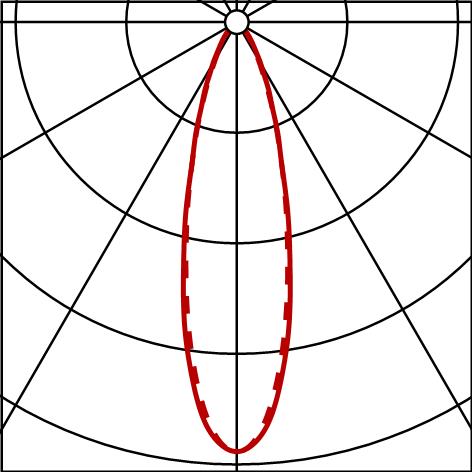

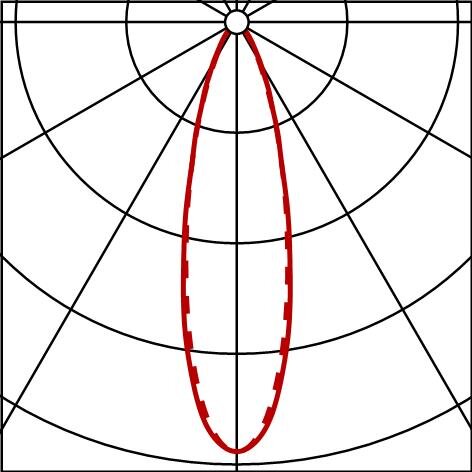

Lichttechnischer Prüfbefund / Planungsdaten

HB21mx
eng,45000lm840,DA2
Bestückung: 1x LED, Werkseinstellung AC-Modus: AC-Betrieb
Bestellnr.: 52HN11DB4RDA

Lichttechn. Prüfbefund (PDF)

Produktvarianten/Zubehör

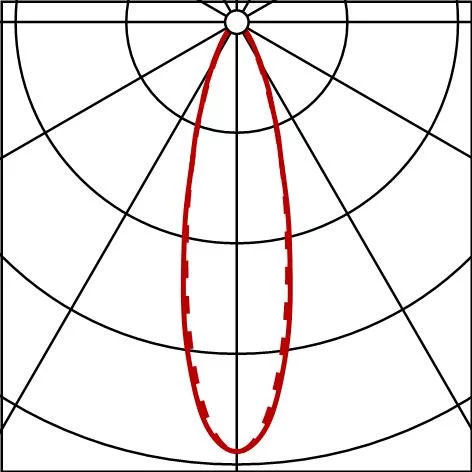

HB21mx
Bestückung: 1x LED, Notlichtbetrieb Bemessungslichtstrom: DC Betrieb (Zentral- / Gruppenakku) Initiales Notlichtlevel
Bestellnr.: 52HN11DB4RDA

Lichttechn. Prüfbefund (PDF)
