52TD12DN4E5M3S

Bestellnr.: 52TD12DN4E5M3S

Bezeichnung Leuchteneinsatz
Produktname Licross® 21 Protected HO
Lampe LED
Bemessungslichtstrom 14690lm
Lichtausbeute 166lm/W
Farbtemperatur 4000K
Farbwiedergabe CRI > 80
Bemessungsleistung 89W
Lebensdauer 70000h (L80/B50) bei UT = ta max, 75000h (L80/B50) bei UT = 25°C
Schutzart IP54
Schlagfestigkeit IK06
Gewicht 2,9kg

Licross® 21 Protected HO, Leuchteneinsatz, aus Stahlblech, verzinkt, bandlackiert, weiß, Länge: 1.500mm, Breite: 90mm, Höhe: 103mm, LED Bemessungslichtstrom: 14.690lm, Lichtfarbe: 840, Vorschaltgerät: DALI 2 (für zwei DALI-Linien), mit Stecker, 6polig, mit Phasenwahl, für Tragschiene, 14adrig, Netzanschluss: 220..240V, AC, 50/60Hz, Bemessungsleistung: 89W, für Tragschiene, 14adrig, Verdrahtung halogenfrei, für Notlicht-Funktion, Konverter,Vorschaltgerät: Einzelbatterie-Element, Akku: LiFePO4, 9Ah, primäre Lichtlenkung mit Linse, aus Kunststoff, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, Lichtaustritt: direkt strahlend, primäre Lichtcharakteristik: symmetrisch, Schutzart (gesamt): IP54, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, UKCA, Schutzzeichen: D bei Verwendung in einer Umgebung mit nicht leitfähiger Staubbelastung mit entsprechendem Zubehör, Schlagfestigkeit: IK06, zul. Umgebungstemperatur für Innenräume: +5..+30°C, Norm: EN 60598-2-22, LABS-Konformität geprüft gemäß VDMA 24364:2018-05, bei Deckenanbau Reduzierung der zulässigen maximalen Umgebungstemperatur um 5°C, entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebensmittelindustrie, Verpackungseinheit: 1 Stück

mehr anzeigenweniger anzeigen

Downloads

Technische Produktinformationen

Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Leuchteneinsatz
Produktname Licross® 21 Protected HO
Bestell-Nr. 52TD12DN4E5M3S

Komponente 1

Lichttechnik
Lichtlenkung Linse aus Kunststoff
Abdeckung Abdeckung

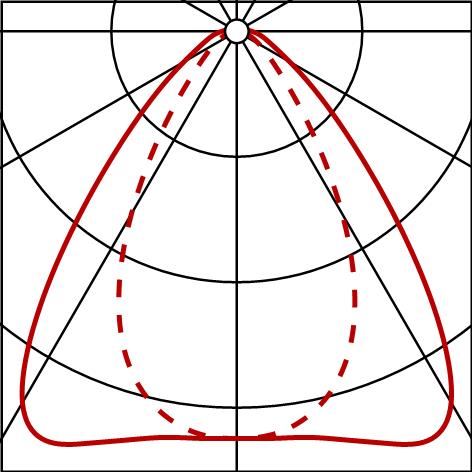

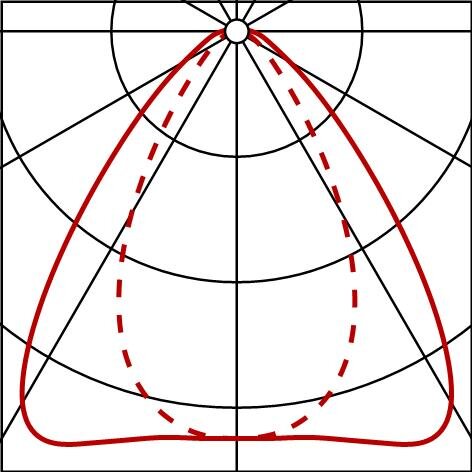

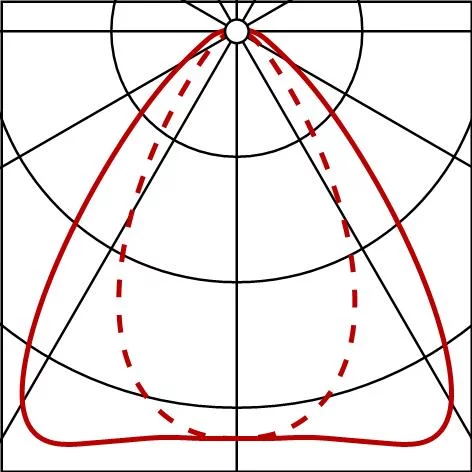

Abstrahlwinkel breit strahlend
Symmetrie symmetrisch
Lichtaustritt direkt strahlend
UGR Blickrichtung längs zur Leuchte ≤ 22
UGR Blickrichtung quer zur Leuchte ≤ 25

Bestückung
Leuchtmittel mit LED
Bemessungslichtstrom 14690lm
Lichtausbeute 166lm/W
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 80
Lichtfarbe 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungsleistung 89W
Zusatz für Notlicht-Funktion, Verdrahtung halogenfrei, für Tragschiene, 14adrig

Betriebsgerät
Ansteuerung DALI 2 (für zwei DALI-Linien)

Komponente 2

Bestückung
Zusatz mit Selbsttestfunktion gemäß 60598-2-22, 2-Stab Akku, Ladephase auf R (Leiter Nummer 6)

Betriebsgerät
Vorschaltgerät Einzelbatterie-Element
Akku LiFePO4
Nennbetriebsdauer 3h

Zertifikate, Standards

Schutzart IP54
Schutzklasse SK I (Schutzerdung)
Schlagfestigkeit IK06
Schutzzeichen D bei Verwendung in einer Umgebung mit nicht leitfähiger Staubbelastung mit entsprechendem Zubehör
Temperaturbereich (Betrieb) +5..+30°C
Zusatz entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebensmittelindustrie, bei Deckenanbau Reduzierung der zulässigen maximalen Umgebungstemperatur um 5°C, LABS-Konformität geprüft gemäß VDMA 24364:2018-05
Norm EN 60598-2-22
Prüfzeichen, Kennzeichnung CE, UKCA

Material, Farbe

Licross® LED-Einsatz Stahlblech, verzinkt, bandlackiert, weiß
Farbangabe weiß
Abdeckung Abdeckung aus PMMA

Montage

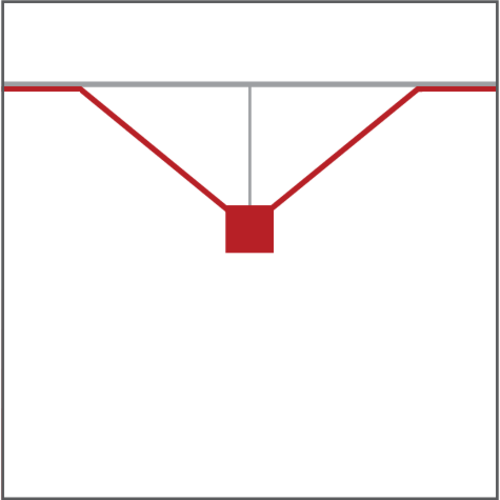

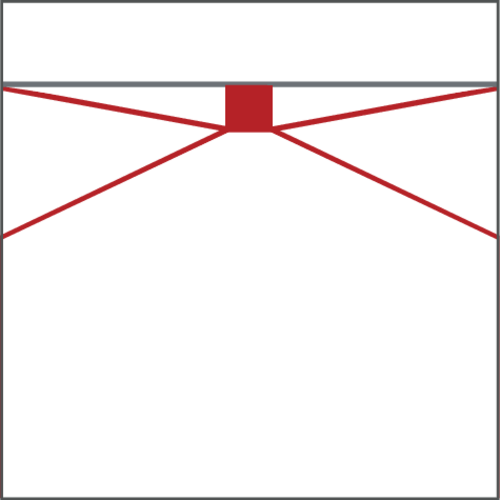

Montageart, Montageort Einsteckmontage, in der Licross® Tragschiene
Anordnung Einzel-/Bandanordnung
Zusatz nur für den Einsatz im Innenbereich geeignet

Elektrischer Anschluss

Anschluss Stecker, 6polig, mit Phasenwahl, für Tragschiene, 14adrig
Nennspannung 220..240V, 50/60Hz, AC

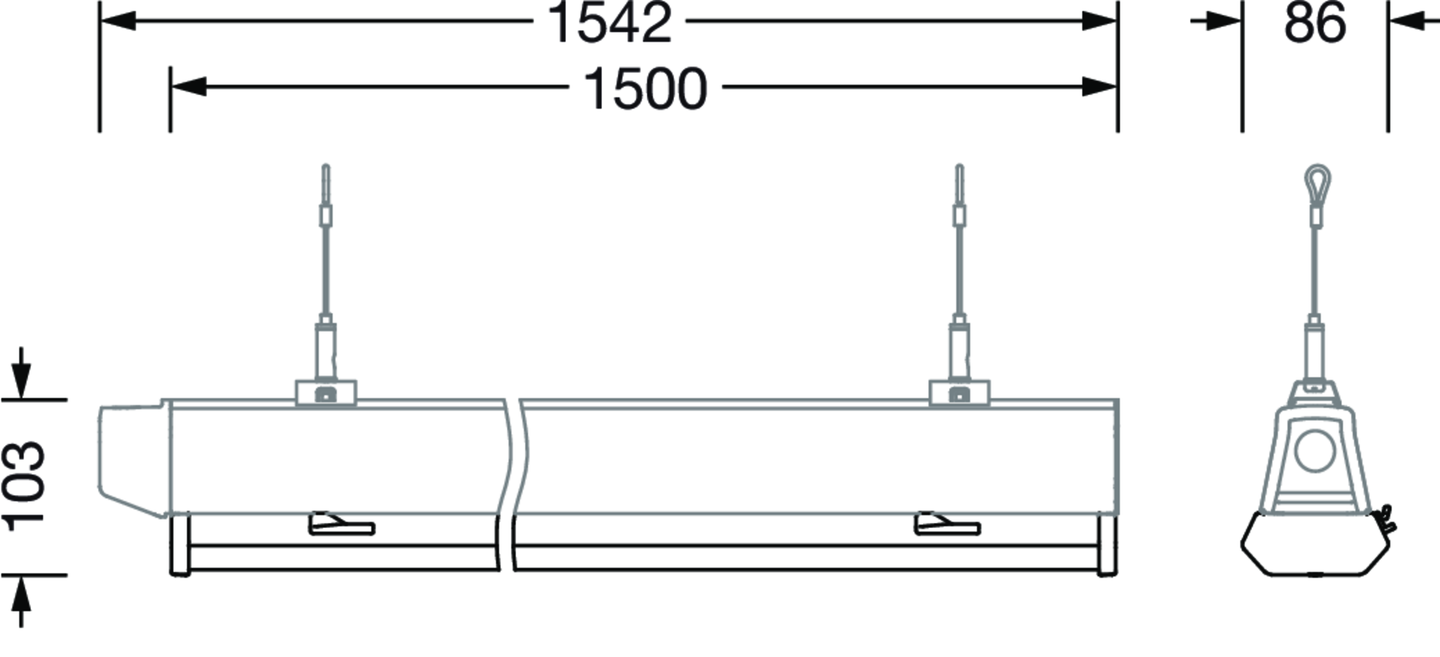

Abmessung, Gewicht

Länge 1500mm
Breite 90mm
Höhe 103mm
Gewicht 2,9kg

Lebensdauer

Bemessungslebensdauer 70000h (L80/B50) bei UT = ta max, 75000h (L80/B50) bei UT = 25°C
