Bestellnr.: 5MZ312D0TWB
Artikel merkenArtikel merken

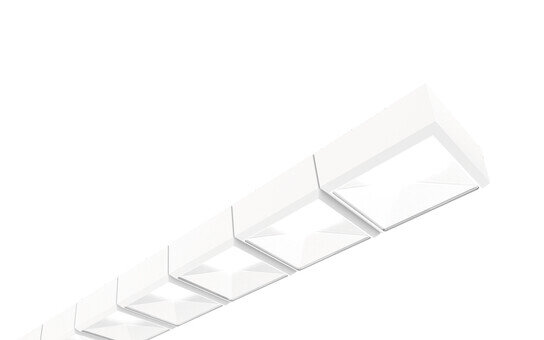

Bezeichnung Office-Leuchte
Produktname Scriptus® 11
Lampe LED
Bemessungslichtstrom 11150lm
Lichtausbeute 116lm/W
Farbtemperatur 3000..6500K
Farbwiedergabe CRI > 80
Bemessungsleistung 96W
Lebensdauer 50000h (L85/B50) bei UT = 25°C
Schutzart IP20
Gewicht 6,6kg

Scriptus® 11, Office-Leuchte, primäre lichttechn. Abdeckung: Linsen, BAP65 (L<= 3000cd/m²), Lichtaustritt: direkt/indirekt strahlend, primäre Lichtcharakteristik: symmetrisch, Montageart: abgehängte Montage, LED, Bemessungslichtstrom: 11.150lm, Lichtausbeute: 116lm/W, Lichtfarbe: 8tw, Farbtemperatur: 3000..6500K, Vorschaltgerät: DALI DT8, mit Klemme, 5polig, Netzanschluss: 230V, AC, 50Hz, Bemessungsleistung: 96W, LED, Vorschaltgerät: EVG-DALI, Gehäuse, Leuchtengehäuse, aus Aluminium, verkehrsweiß (RAL 9016), Länge: 1.768mm, Breite: 114mm, Höhe: 57mm, Schutzart (gesamt): IP20, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, Schutzzeichen: F, zul. Betriebsumgebungstemperatur: <= +25°C, Norm: EN 50419, Verpackungseinheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Office-Leuchte
Produktname Scriptus® 11
Bestell-Nr. 5MZ312D0TWB

Komponente 1

Lichttechnik
Abdeckung Linsen
Symmetrie symmetrisch

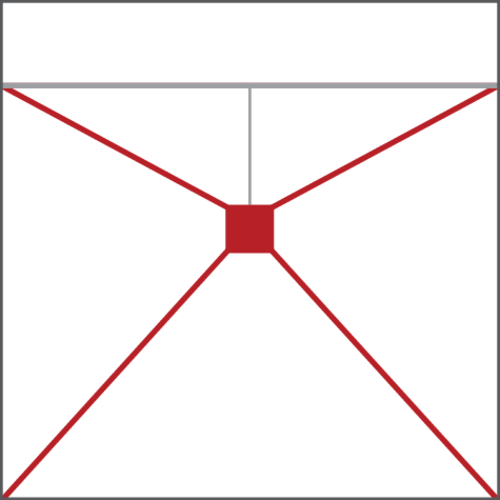

Lichtaustritt direkt/indirekt strahlend
UGR Blickrichtung längs zur Leuchte ≤ 19
UGR Blickrichtung quer zur Leuchte ≤ 19

Bestückung
Leuchtmittel mit LED
Bemessungslichtstrom 11150lm
Lichtausbeute 116lm/W
Farbtemperatur 3000..6500K
Farbwiedergabeindex CRI > 80
Lichtfarbe 8tw
Bemessungsleistung 96W

Betriebsgerät
Vorschaltgerät EVG-DALI
Ansteuerung DALI DT8

Komponente 2

Bestückung
Leuchtmittel mit LED

Betriebsgerät
Vorschaltgerät EVG-DALI

Zertifikate, Standards

Schutzart IP20
Schutzklasse SK I (Schutzerdung)
Schutzzeichen F
Temperaturbereich (Betrieb) ≤ +25°C
Norm EN 50419
Prüfzeichen, Kennzeichnung CE

Material, Farbe

Gehäuse Aluminium, verkehrsweiß (RAL 9016)
Leuchtengehäuse Aluminium, verkehrsweiß (RAL 9016)
Farbangabe verkehrsweiß (RAL 9016)
Abdeckung Linsen

Montage

Montageart, Montageort abgehängte Montage, am Seil
Anordnung Einzelanordnung

Elektrischer Anschluss

Anschluss Klemme, 5polig
Nennspannung 230V, 230..240V, 50Hz, AC

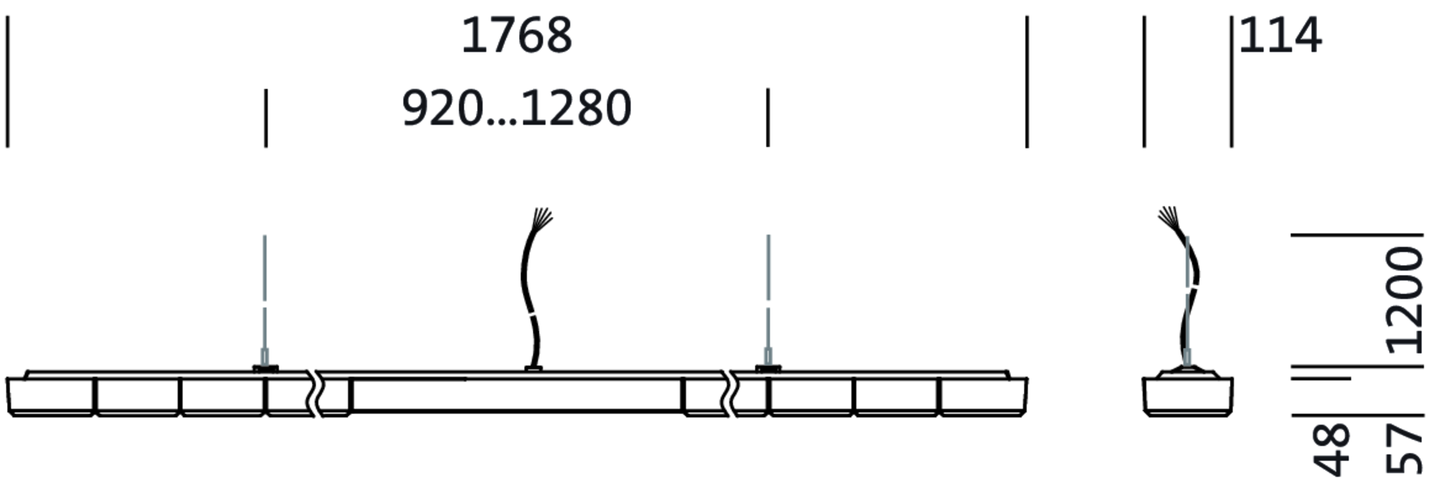

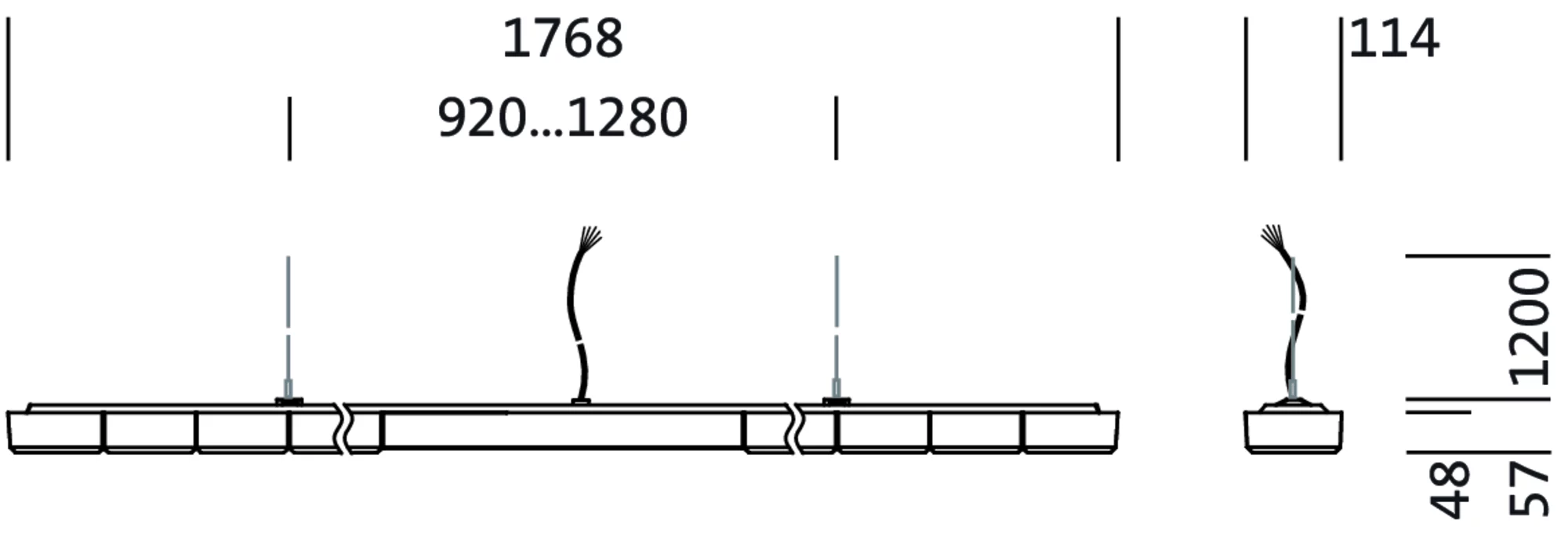

Abmessung, Gewicht

Länge 1768mm
Breite 114mm
Höhe 57mm
Gewicht 6,6kg

Lebensdauer

Bemessungslebensdauer 50000h (L85/B50) bei UT = 25°C

Produkttyp
Office-Leuchte

Produktname
Scriptus® 11

Bestell-Nr.
5MZ312D0TWB

Lichttechnik

Abdeckung
Linsen

Symmetrie
symmetrisch

Lichtaustritt
direkt/indirekt strahlend

UGR Blickrichtung längs zur Leuchte
≤ 19

UGR Blickrichtung quer zur Leuchte
≤ 19

Bestückung

Leuchtmittel
mit LED

Bemessungslichtstrom
11150lm

Lichtausbeute
116lm/W

Farbtemperatur
3000..6500K

Farbwiedergabeindex
CRI > 80

Lichtfarbe
8tw

Bemessungsleistung
96W

Betriebsgerät

Vorschaltgerät
EVG-DALI

Ansteuerung
DALI DT8

Bestückung

Leuchtmittel
mit LED

Betriebsgerät

Vorschaltgerät
EVG-DALI

Schutzart
IP20

Schutzklasse
SK I (Schutzerdung)

Schutzzeichen
F

Temperaturbereich (Betrieb)
≤ +25°C

Norm
EN 50419

Prüfzeichen, Kennzeichnung
CE

Gehäuse
Aluminium, verkehrsweiß (RAL 9016)

Leuchtengehäuse
Aluminium, verkehrsweiß (RAL 9016)

Farbangabe
verkehrsweiß (RAL 9016)

Abdeckung
Linsen

Montageart, Montageort
abgehängte Montage, am Seil

Anordnung
Einzelanordnung

Anschluss
Klemme, 5polig

Nennspannung
230V, 230..240V, 50Hz, AC

Länge
1768mm

Breite
114mm

Höhe
57mm

Gewicht
6,6kg

Bemessungslebensdauer
50000h (L85/B50) bei UT = 25°C

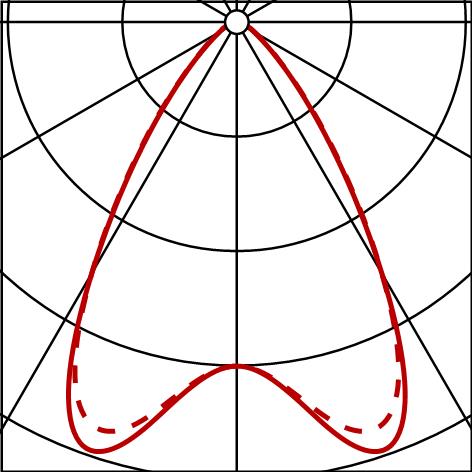

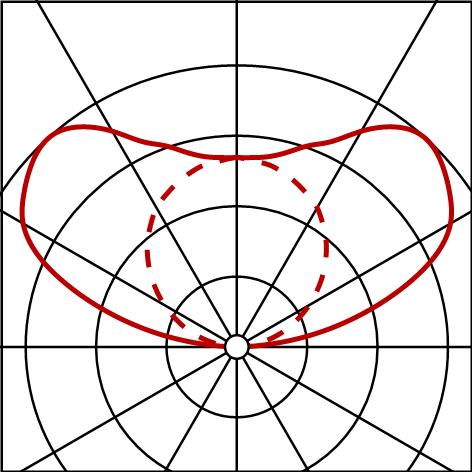

Lichttechnischer Prüfbefund / Planungsdaten

Scriptus® 11
Office-Leuchte, verkehrsweiß (RAL 9016), DALI DT8, 11150lm, 8tw, 1768x114mm, Anschluss: Klemme
Bestückung: 1x LED 3000K+6500K / CRI >= 80, individuelle Einstellung: nur Direktanteil in Betrieb, 6500K
Bestellnr.: 5MZ312D0TWB

Lichttechn. Prüfbefund (PDF)
Produktvarianten/Zubehör

Scriptus® 11
Bestückung: 1x LED 3000K+6500K / CRI >= 80, individuelle Einstellung: nur Direktanteil in Betrieb, 3000K
Bestellnr.: 5MZ312D0TWB

Lichttechn. Prüfbefund (PDF)

Scriptus® 11
Bestückung: 1x LED 3000K+6500K / CRI >= 80, individuelle Einstellung: nur Indirektanteil in Betrieb, 3000K
Bestellnr.: 5MZ312D0TWB

Lichttechn. Prüfbefund (PDF)

Scriptus® 11
Bestückung: 1x LED 3000K+6500K / CRI >= 80, individuelle Einstellung: nur Indirektanteil in Betrieb, 6500K
Bestellnr.: 5MZ312D0TWB

Lichttechn. Prüfbefund (PDF)

Scriptus® 11
Bestückung: 1x LED 3000K+6500K / CRI >= 80, individuelle Einstellung: Farbtemperatur 3000K
Bestellnr.: 5MZ312D0TWB

Relux (ROLF)
Dialux (ULD)

Scriptus® 11
Bestückung: 1x LED 3000K+6500K / CRI >= 80, individuelle Einstellung: Farbtemperatur 6500K
Bestellnr.: 5MZ312D0TWB

Relux (ROLF)
Dialux (ULD)
