Bestellnr.: 5XA248C31F08FE
Artikel merkenArtikel merken

Bezeichnung Mastleuchte
Produktname DL® 50 iQ mini
Lampe LED
Bemessungslichtstrom 2700lm
Lichtausbeute 166lm/W
Farbtemperatur 3000K
Farbwiedergabe CRI > 70
PNenn Beginn Lebensdauer 16
PNenn Ende Lebensdauer 17
PRed bei 50% Lichtstrom 8
Lebensdauer 100000h (L95/B10) bei UT = 25°C
Schutzart IP66
Schlagfestigkeit IK08
Gewicht 10,3kg

DL® 50 iQ mini, Mastleuchte, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas, klar, Lichtverteilung: ST0.8a, Lichtaustritt: direkt strahlend, primäre Lichtcharakteristik: asymmetrisch, Montageart: Ansatz, Aufsatz, LED, High Power LED, Bemessungslichtstrom: 2.700lm, Lichtausbeute: 166lm/W, Lichtfarbe: 730, Farbtemperatur: 3000K, Vorschaltgerät: iQ Street-Remote, Steuerung: optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Netzanschluss: 230..240V, AC, 50/60Hz, Anschlussleitung vormontiert, Leitungslänge: 6,5m, Beginn der Lebensdauer: 16W, Ende der Lebensdauer: 17W, Reduzierung: 8W, Leuchtengehäuse, aus Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Mastaufsatzelement oder Mastansatzelement bitte separat bestellen, Durchmesser: 500mm, Höhe: 115mm, bei Mastaufsatz: für Zopfmaß d x l = 76 x 100mm; mit Reduzierstück (optionales Zubehör) 60 x 100mm | bei Mastansatz: für Zopfmaß d x l = 60 x 100mm; mit Reduzierstück (optionales Zubehör) 42 x 100mm, Lichtpunkthöhe: 4..6m, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlagfestigkeit: IK08, zul. Betriebsumgebungstemperatur für Außenanwendungen: -25..+40°C, normgerechte Platz- und Straßenbeleuchtung, Verpackungseinheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname DL® 50 iQ mini
Bestell-Nr. 5XA248C31F08FE

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung, klar
Lichtverteilung ST0.8a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungslichtstrom 2700lm
Lichtausbeute 166lm/W
Farbtemperatur 3000K
Farbwiedergabeindex CRI > 70
Lichtfarbe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungsleistung Beginn Lebensdauer 16
Bemessungsleistung Ende Lebensdauer 17
Bemessungsleistung bei 50% Lichtstrom 8

Betriebsgerät

Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlagfestigkeit IK08
Temperaturbereich (Betrieb) -25..+40°C
Zusatz normgerechte Platz- und Straßenbeleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE

Material, Farbe

Leuchtengehäuse Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Mastaufsatzelement oder Mastansatzelement bitte separat bestellen
Farbangabe Siteco® eisenglimmer (DB 702S)
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Ansatz, Aufsatz, auf dem Mast

Elektrischer Anschluss

Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)
Anschlussleitung vormontiert, L= 6,5m

Abmessung, Gewicht

Durchmesser 500mm
Höhe 115mm
Gewicht 10,3kg
Mastzopf bei Mastaufsatz: für Zopfmaß d x l = 76 x 100mm; mit Reduzierstück (optionales Zubehör) 60 x 100mm | bei Mastansatz: für Zopfmaß d x l = 60 x 100mm; mit Reduzierstück (optionales Zubehör) 42 x 100mm

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L95/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
DL® 50 iQ mini

Bestell-Nr.
5XA248C31F08FE

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung, klar

Lichtverteilung
ST0.8a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungslichtstrom
2700lm

Lichtausbeute
166lm/W

Farbtemperatur
3000K

Farbwiedergabeindex
CRI > 70

Lichtfarbe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungsleistung Beginn Lebensdauer
16

Bemessungsleistung Ende Lebensdauer
17

Bemessungsleistung bei 50% Lichtstrom
8

Ansteuerung
iQ Street-Remote

Ausstattung
optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlagfestigkeit
IK08

Temperaturbereich (Betrieb)
-25..+40°C

Zusatz
normgerechte Platz- und Straßenbeleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

Leuchtengehäuse
Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Mastaufsatzelement oder Mastansatzelement bitte separat bestellen

Farbangabe
Siteco® eisenglimmer (DB 702S)

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Ansatz, Aufsatz, auf dem Mast

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Anschlussleitung
vormontiert, L= 6,5m

Durchmesser
500mm

Höhe
115mm

Gewicht
10,3kg

Mastzopf
bei Mastaufsatz: für Zopfmaß d x l = 76 x 100mm; mit Reduzierstück (optionales Zubehör) 60 x 100mm | bei Mastansatz: für Zopfmaß d x l = 60 x 100mm; mit Reduzierstück (optionales Zubehör) 42 x 100mm

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L95/B10) bei UT = 25°C

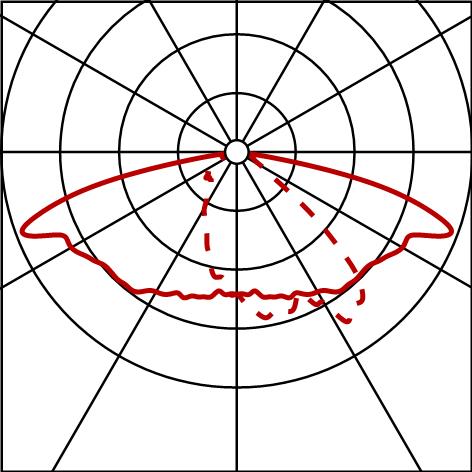

Lichttechnischer Prüfbefund / Planungsdaten

DL50iQmn
ST0.8a,2700lm730,SR
Bestückung: 1x LED
Bestellnr.: 5XA248C31F08FE

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
