Bestellnr.: 5XA248C41F08ME
Artikel merkenArtikel merken

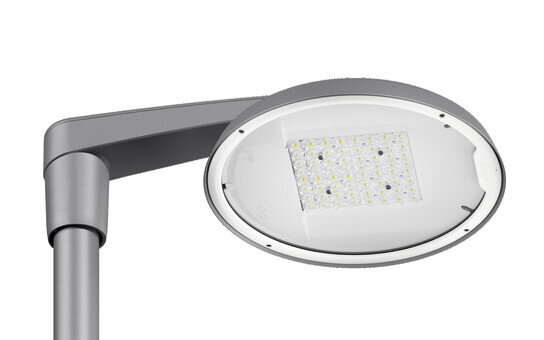

Bezeichnung Mastleuchte
Produktname DL® 50 iQ mini
Lampe LED
Bemessungslichtstrom 15660lm
Lichtausbeute 154lm/W
Farbtemperatur 4000K
Farbwiedergabe CRI > 70
PNenn Beginn Lebensdauer 102
PNenn Ende Lebensdauer 111
PRed bei 50% Lichtstrom 45
Lebensdauer 100000h (L90/B10) bei UT = 25°C
Schutzart IP66
Schlagfestigkeit IK08
Gewicht 12,2kg

DL® 50 iQ mini, Mastleuchte, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Abdeckung, aus Einscheiben-Sicherheitsglas, klar, Lichtverteilung: ST0.8a, Lichtaustritt: direkt strahlend, primäre Lichtcharakteristik: asymmetrisch, Montageart: Ansatz, Aufsatz, LED, High Power LED, Bemessungslichtstrom: 15.660lm, Lichtausbeute: 154lm/W, Lichtfarbe: 740, Farbtemperatur: 4000K, Vorschaltgerät: iQ Street-Remote, Steuerung: optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Netzanschluss: 230..240V, AC, 50/60Hz, Anschlussleitung vormontiert, Leitungslänge: 10,5m, Beginn der Lebensdauer: 102W, Ende der Lebensdauer: 111W, Reduzierung: 45W, Leuchtengehäuse, aus Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Mastaufsatzelement oder Mastansatzelement bitte separat bestellen, Durchmesser: 500mm, Höhe: 115mm, bei Mastaufsatz: für Zopfmaß d x l = 76 x 100mm; mit Reduzierstück (optionales Zubehör) 60 x 100mm | bei Mastansatz: für Zopfmaß d x l = 60 x 100mm; mit Reduzierstück (optionales Zubehör) 42 x 100mm, Lichtpunkthöhe: 4..6m, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlagfestigkeit: IK08, zul. Betriebsumgebungstemperatur für Außenanwendungen: -25..+40°C, normgerechte Platz- und Straßenbeleuchtung, Verpackungseinheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname DL® 50 iQ mini
Bestell-Nr. 5XA248C41F08ME

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Abdeckung, klar
Lichtverteilung ST0.8a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungslichtstrom 15660lm
Lichtausbeute 154lm/W
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungsleistung Beginn Lebensdauer 102
Bemessungsleistung Ende Lebensdauer 111
Bemessungsleistung bei 50% Lichtstrom 45

Betriebsgerät

Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlagfestigkeit IK08
Temperaturbereich (Betrieb) -25..+40°C
Zusatz normgerechte Platz- und Straßenbeleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE

Material, Farbe

Leuchtengehäuse Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Mastaufsatzelement oder Mastansatzelement bitte separat bestellen
Farbangabe Siteco® eisenglimmer (DB 702S)
Abdeckung Abdeckung aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Ansatz, Aufsatz, auf dem Mast

Elektrischer Anschluss

Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)
Anschlussleitung vormontiert, L= 10,5m

Abmessung, Gewicht

Durchmesser 500mm
Höhe 115mm
Gewicht 12,2kg
Mastzopf bei Mastaufsatz: für Zopfmaß d x l = 76 x 100mm; mit Reduzierstück (optionales Zubehör) 60 x 100mm | bei Mastansatz: für Zopfmaß d x l = 60 x 100mm; mit Reduzierstück (optionales Zubehör) 42 x 100mm

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L90/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
DL® 50 iQ mini

Bestell-Nr.
5XA248C41F08ME

Lichtlenkung
Linse aus PMMA

Abdeckung
Abdeckung, klar

Lichtverteilung
ST0.8a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungslichtstrom
15660lm

Lichtausbeute
154lm/W

Farbtemperatur
4000K

Farbwiedergabeindex
CRI > 70

Lichtfarbe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungsleistung Beginn Lebensdauer
102

Bemessungsleistung Ende Lebensdauer
111

Bemessungsleistung bei 50% Lichtstrom
45

Ansteuerung
iQ Street-Remote

Ausstattung
optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlagfestigkeit
IK08

Temperaturbereich (Betrieb)
-25..+40°C

Zusatz
normgerechte Platz- und Straßenbeleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

Leuchtengehäuse
Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Neigung einstellbar: 0°, 5°, 10° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Mastaufsatzelement oder Mastansatzelement bitte separat bestellen

Farbangabe
Siteco® eisenglimmer (DB 702S)

Abdeckung
Abdeckung aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Ansatz, Aufsatz, auf dem Mast

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Anschlussleitung
vormontiert, L= 10,5m

Durchmesser
500mm

Höhe
115mm

Gewicht
12,2kg

Mastzopf
bei Mastaufsatz: für Zopfmaß d x l = 76 x 100mm; mit Reduzierstück (optionales Zubehör) 60 x 100mm | bei Mastansatz: für Zopfmaß d x l = 60 x 100mm; mit Reduzierstück (optionales Zubehör) 42 x 100mm

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L90/B10) bei UT = 25°C

Lichttechnischer Prüfbefund / Planungsdaten

DL50iQmn
ST0.8a,15660lm740,SR
Bestückung: 1x LED
Bestellnr.: 5XA248C41F08ME

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
