Bestellnr.: 5XC2A41E08GE
Artikel merkenArtikel merken

Bezeichnung Mastleuchte
Produktname Streetlight SL 11 iQ mini
Lampe LED
Bemessungslichtstrom 3710lm
Lichtausbeute 163lm/W
Farbtemperatur 4000K
Farbwiedergabe CRI > 70
PNenn Beginn Lebensdauer 23
PNenn Ende Lebensdauer 23
PRed bei 50% Lichtstrom 12
Lebensdauer 100000h (L98/B10) bei UT = 25°C
Schutzart IP66
Schlagfestigkeit IK10
Gewicht 6,6kg

Streetlight SL 11 iQ mini, Mastleuchte, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Lichtverteilung: ST1.2a, Lichtaustritt: direkt strahlend, primäre Lichtcharakteristik: asymmetrisch, Montageart: Aufsatz, Ansatz, Leuchtmittel: LED, High Power LED, Bemessungswerte: 3.710lm | 22,7W | 163,4lm/W (Beginn Lebensdauer); Ende Lebensdauer: 3.710lm | 23,4W; bei 50% Lichtstrom: 1.855lm | 11,6W | 159,9lm/W, Farbtemperatur: 4000K, Farbwiedergabe: CRI > 70, Lichtfarbe: 740, Lichteinstellung 1 Beginn Lebensdauer: 100% | 3.710lm | 22,8W | 162,7lm/W | 4.000K, Lichteinstellung 1 Ende Lebensdauer: 23,4W, weitere Lichteinstellungen möglich, Steuerung: optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, mit Leitung H07RN-F 5x 1,5mm², Netzanschluss: 230..240V, AC, 50/60Hz, Anschlussleitung vormontiert, Leitungslänge: 6,5m, Leuchtengehäuse, aus Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung werkzeuglos einstellbar: 0°, 5°, 10°, 15° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem, Länge: 736mm, Breite: 174mm, Höhe: 116mm, Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1, Ausstattung: Standard, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlagfestigkeit: IK10, zul. Betriebsumgebungstemperatur für Außenanwendungen: -25..+50°C, normgerechte Platz- und Straßenbeleuchtung, Environmental Product Declaration (EPD) durch unabhängiges Institut geprüft und zertifiziert, Verpackungseinheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Streetlight SL 11 iQ mini
Bestell-Nr. 5XC2A41E08GE

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar
Lichtverteilung ST1.2a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungswerte 3710lm | 22,7W | 163,4lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 3710lm | 23,4W;
bei 50% Lichtstrom: 1855lm | 11,6W | 159,9lm/W
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 3710lm | 22,8W | 162,7lm/W | 4000K
Ende Lebensdauer
LE 1: 23,4W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung iQ-Comfort
Ausstattung optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlagfestigkeit IK10
Temperaturbereich (Betrieb) -25..+50°C
Zusatz normgerechte Platz- und Straßenbeleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE
EPD Environmental Product Declaration (EPD) durch unabhängiges Institut geprüft und zertifiziert

Material, Farbe

Leuchtengehäuse Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung werkzeuglos einstellbar: 0°, 5°, 10°, 15° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem
Farbangabe Siteco® eisenglimmer (DB 702S)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Ansatz, Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss Leitung H07RN-F 5x 1,5mm²
Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)
Anschlussleitung vormontiert, L= 6,5m

Abmessung, Gewicht

Länge 736mm
Breite 174mm
Höhe 116mm
Gewicht 6,6kg
Mastzopf Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L98/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Streetlight SL 11 iQ mini

Bestell-Nr.
5XC2A41E08GE

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Lichtverteilung
ST1.2a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungswerte
3710lm | 22,7W | 163,4lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 3710lm | 23,4W;
bei 50% Lichtstrom: 1855lm | 11,6W | 159,9lm/W

Farbtemperatur
4000K

Farbwiedergabeindex
CRI > 70

Lichtfarbe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Beginn Lebensdauer

LE 1: 100% | 3710lm | 22,8W | 162,7lm/W | 4000K

Ende Lebensdauer

LE 1: 23,4W


weitere Lichteinstellungen möglich

Ansteuerung
iQ-Comfort

Ausstattung
optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlagfestigkeit
IK10

Temperaturbereich (Betrieb)
-25..+50°C

Zusatz
normgerechte Platz- und Straßenbeleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

EPD
Environmental Product Declaration (EPD) durch unabhängiges Institut geprüft und zertifiziert

Leuchtengehäuse
Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung werkzeuglos einstellbar: 0°, 5°, 10°, 15° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem

Farbangabe
Siteco® eisenglimmer (DB 702S)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Ansatz, Aufsatz, auf dem Mast

Anschluss
Leitung H07RN-F 5x 1,5mm²

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Anschlussleitung
vormontiert, L= 6,5m

Länge
736mm

Breite
174mm

Höhe
116mm

Gewicht
6,6kg

Mastzopf
Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L98/B10) bei UT = 25°C

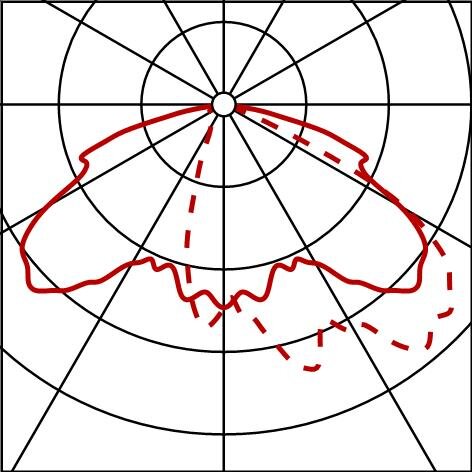

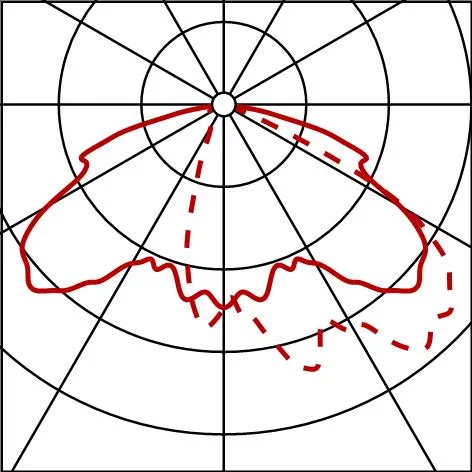

Lichttechnischer Prüfbefund / Planungsdaten

SL11iQmn
ST1.2a,3710lm740,Comf
Bestückung: 1x LED
Bestellnr.: 5XC2A41E08GE

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
