Bestellnr.: 5XC2A41E08HE
Artikel merkenArtikel merken

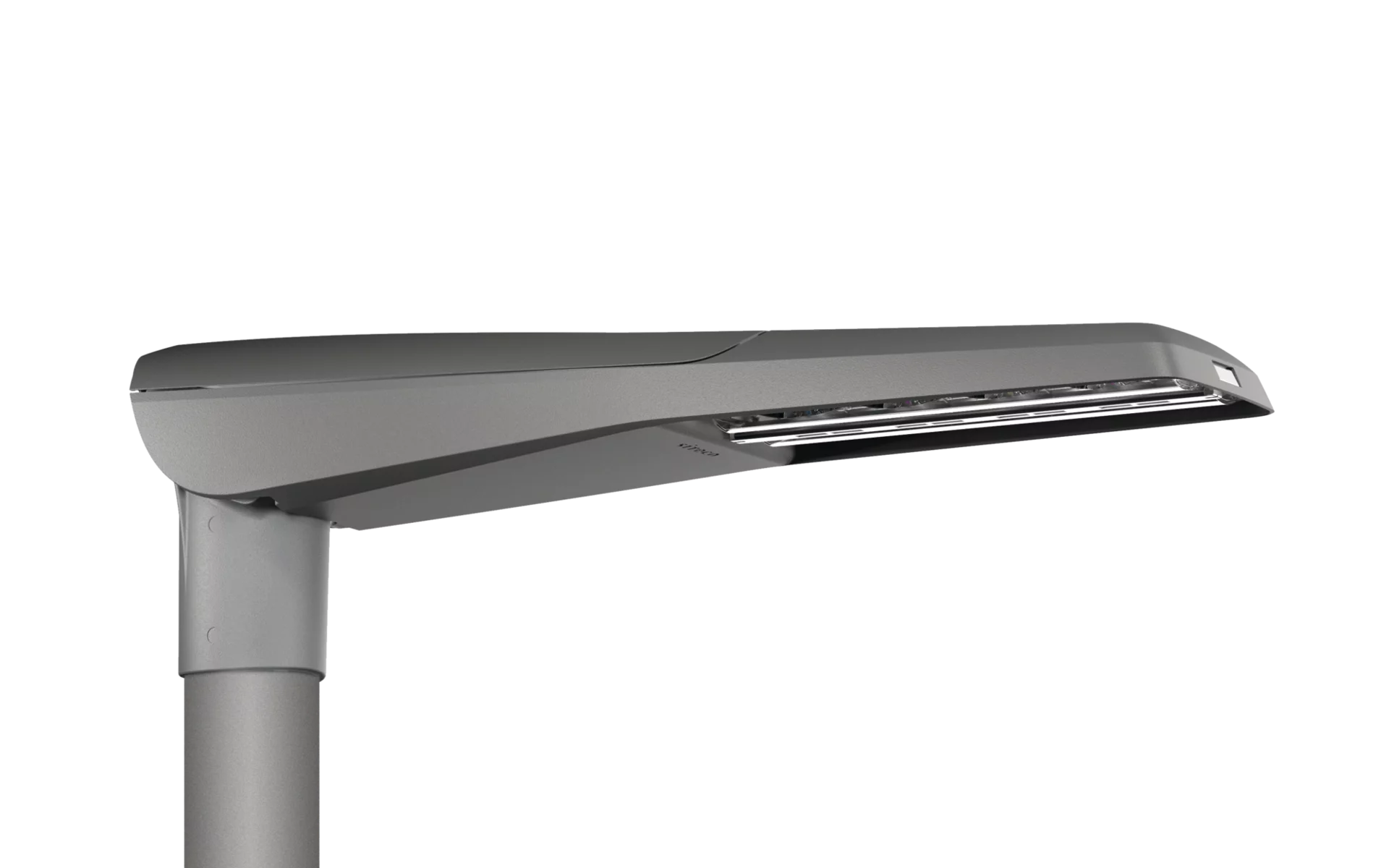

Bezeichnung Mastleuchte
Produktname Streetlight SL 11 iQ mini
Lampe LED
Bemessungslichtstrom 8820lm
Lichtausbeute 151lm/W
Farbtemperatur 4000K
Farbwiedergabe CRI > 70
PNenn Beginn Lebensdauer 59
PNenn Ende Lebensdauer 61
PRed bei 50% Lichtstrom 28
Lebensdauer 100000h (L96/B10) bei UT = 25°C
Schutzart IP66
Schlagfestigkeit IK09
Gewicht 6,8kg

Streetlight SL 11 iQ mini, Mastleuchte, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Lichtverteilung: ST1.2a, Lichtaustritt: direkt strahlend, primäre Lichtcharakteristik: asymmetrisch, Montageart: Aufsatz, Ansatz, LED, High Power LED, Bemessungslichtstrom: 8.820lm, Lichtausbeute: 151lm/W, Lichtfarbe: 740, Farbtemperatur: 4000K, Vorschaltgerät: iQ-Comfort, Steuerung: optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, mit Leitung H07RN-F 5x 1,5mm², Netzanschluss: 230..240V, AC, 50/60Hz, Anschlussleitung vormontiert, Leitungslänge: 8,5m, Beginn der Lebensdauer: 59W, Ende der Lebensdauer: 61W, Reduzierung: 28W, Leuchtengehäuse, aus Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung werkzeuglos einstellbar: 0°, 5°, 10°, 15° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem, Länge: 736mm, Breite: 174mm, Höhe: 116mm, Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1, Lichtpunkthöhe: 4..8m, Ausstattung: Power, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schlagfestigkeit: IK09, zul. Betriebsumgebungstemperatur für Außenanwendungen: -25..+50°C, normgerechte Platz- und Straßenbeleuchtung, Environmental Product Declaration (EPD) durch unabhängiges Institut geprüft und zertifiziert, Verpackungseinheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Streetlight SL 11 iQ mini
Bestell-Nr. 5XC2A41E08HE

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar
Lichtverteilung ST1.2a
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungslichtstrom 8820lm
Lichtausbeute 151lm/W
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungsleistung Beginn Lebensdauer 59
Bemessungsleistung Ende Lebensdauer 61
Bemessungsleistung bei 50% Lichtstrom 28

Betriebsgerät

Ansteuerung iQ-Comfort
Ausstattung optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlagfestigkeit IK09
Temperaturbereich (Betrieb) -25..+50°C
Zusatz normgerechte Platz- und Straßenbeleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, VDE
EPD Environmental Product Declaration (EPD) durch unabhängiges Institut geprüft und zertifiziert

Material, Farbe

Leuchtengehäuse Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung werkzeuglos einstellbar: 0°, 5°, 10°, 15° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem
Farbangabe Siteco® eisenglimmer (DB 702S)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Ansatz, Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss Leitung H07RN-F 5x 1,5mm²
Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)
Anschlussleitung vormontiert, L= 8,5m

Abmessung, Gewicht

Länge 736mm
Breite 174mm
Höhe 116mm
Gewicht 6,8kg
Mastzopf Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1

Lichtemission

Lichtemission 0% bei 0° Neigung

Lebensdauer

Bemessungslebensdauer 100000h (L96/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Streetlight SL 11 iQ mini

Bestell-Nr.
5XC2A41E08HE

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Lichtverteilung
ST1.2a

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungslichtstrom
8820lm

Lichtausbeute
151lm/W

Farbtemperatur
4000K

Farbwiedergabeindex
CRI > 70

Lichtfarbe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungsleistung Beginn Lebensdauer
59

Bemessungsleistung Ende Lebensdauer
61

Bemessungsleistung bei 50% Lichtstrom
28

Ansteuerung
iQ-Comfort

Ausstattung
optimierte Konstantlichtstromsteuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlagfestigkeit
IK09

Temperaturbereich (Betrieb)
-25..+50°C

Zusatz
normgerechte Platz- und Straßenbeleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

EPD
Environmental Product Declaration (EPD) durch unabhängiges Institut geprüft und zertifiziert

Leuchtengehäuse
Aluminium-Druckguss, pulverbeschichtet, Siteco® eisenglimmer (DB 702S), Mastflansch bitte separat bestellen, Neigung werkzeuglos einstellbar: 0°, 5°, 10°, 15° (Aufsatz) | 0°, -5°, -10°, -15° (Ansatz), Dichtung zerstörungsfrei tauschbar, mehrstufiges Dichtungssystem

Farbangabe
Siteco® eisenglimmer (DB 702S)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Ansatz, Aufsatz, auf dem Mast

Anschluss
Leitung H07RN-F 5x 1,5mm²

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Anschlussleitung
vormontiert, L= 8,5m

Länge
736mm

Breite
174mm

Höhe
116mm

Gewicht
6,8kg

Mastzopf
Mastflansch für Zopfmaß: 42mm (Ansatz): 5XC10008XM4, 60/48mm (Ansatz/Aufsatz): 5XC10108XM2, 76/60mm (Ansatz/Aufsatz): 5XC10108XM1

Lichtemission
0% bei 0° Neigung

Bemessungslebensdauer
100000h (L96/B10) bei UT = 25°C

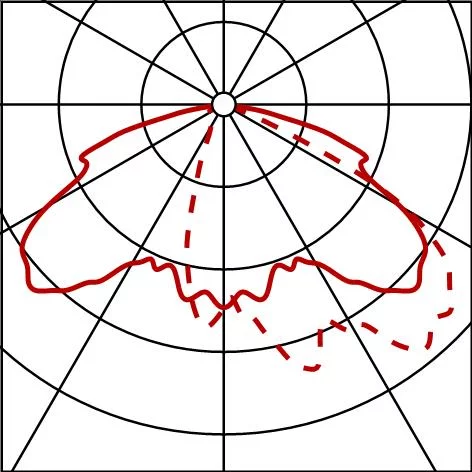

Lichttechnischer Prüfbefund / Planungsdaten

SL11iQmn
ST1.2a,8820lm740,Comf
Bestückung: 1x LED
Bestellnr.: 5XC2A41E08HE

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
